函渠型側溝(ロードランナー)
NETIS登録番号:KT-030048(掲載期間終了)

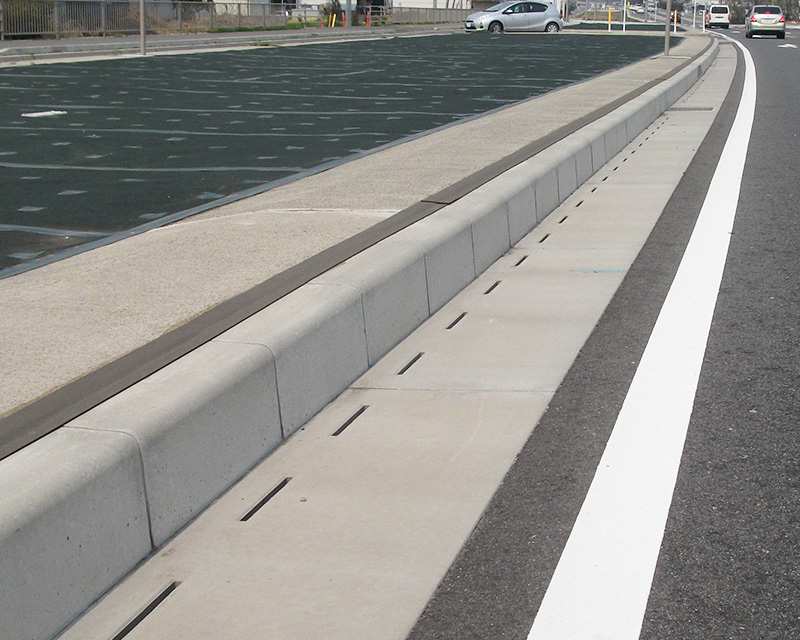

  • R2-KALD 軽量型 縁石組み合わせタイプ エプロン幅500mm

    R2-KALD
    R2-KALD
    軽量化タイプで経済性に優れます。JIS規格の縁石を組み合わせてご使用いただけます。止水パッキン、ボルト及びソケット接続を採用し、漏水と不等沈下防止効果に優れ、施工が容易です。水路底部がV型になっていますので、低水量の場合でも泥土等の堆積防止を促し、掃流効果があります。● 切り欠きを付けた「防草タイプ」も製造可能です。防草製品の販売地域は、東京・千葉・埼玉・神奈川・群馬・栃木・茨城・山梨・長野です。

    製品サイズ内幅300×内高300mm ~ 内幅500×内高500mm
    活荷重T-25縦断荷重(横断仕様の場合はご相談下さい。)
    エプロン表面滑面 ・ 粗面 ・ 粗面+タイル
    エプロン勾配6%

    [側溝本体]
    ■R2-KALD(標準)
    ■R2-KALD-G(グレーチング付き)
    ■R2-KALD-M(グレーチング、泥溜底版塊付き)
    ■専用グレーチング(並目・細目)
    [管理桝]
    ■MA-KALD(管理桝)
    ■MA-KALD用 底版ブロック
    ■MA-KALD用 泥溜ブロック
    ■専用グレーチング(並目・細目)

  • R2-KAD 縁石組合せタイプ エプロン幅500mm

    R2-KAD
    R2-KAD
    JIS規格の縁石を組み合わせてご使用いただけます。止水パッキン、ボルト及びソケット接続を採用し、漏水と不等沈下防止効果に優れ、施工が容易です。水路底部がV型になっていますので、低水量の場合でも泥土等の堆積防止を促し、掃流効果があります。

    製品サイズ内幅300×内高300mm ~ 内幅500×内高600mm
    活荷重T-25縦横断荷重
    エプロン表面滑面 ・ 粗面 ・ 粗面+タイル
    エプロン勾配6%

    [側溝本体]
    ■R2-KAD(標準)
    ■R2-KAD-G(グレーチング付き)
    ■専用グレーチング(並目・細目)
    [管理桝]
    ■MA-KAD(管理桝)
    ■専用グレーチング(並目・細目)

  • R2-KAD-2% 勾配2% 縁石組合せタイプ エプロン幅500mm

    R2-KAD-2%
    R2-KAD-2%
    R2-KADのバリアフリータイプです。エプロン勾配が2%となるため車椅子での横断でも障害になりません。JIS規格の縁石を組み合わせてご使用いただけます。止水パッキン、ボルト及びソケット接続を採用し、漏水と不等沈下防止効果に優れ、施工が容易です。水路底部がV型になっていますので、低水量の場合でも泥土等の堆積防止を促し、掃流効果があります。

    製品サイズ内幅300×内高300mm ~ 内幅400×内高400mm
    活荷重T-25縦横断荷重
    エプロン表面滑面 ・ 粗面 ・ 粗面+タイル
    エプロン勾配2%

    [側溝本体]
    ■R2-KAD-2%
    [管理桝]
    ■MA-KAD-2%(管理桝)
    ■専用グレーチング(並目・細目)

  • R2-KAD-M 泥溜桝型 縁石組合せタイプ エプロン幅500mm

    R2-KAD-M
    R2-KAD-M
    R2-KAD用の4点固定グレーチング蓋及び泥溜ブロック付タイプです。MA-KAD(専用管理桝)と用途によってご使用ください。JIS規格の縁石を組み合わせてご使用いただけます。止水パッキン、ボルト及びソケット接続を採用し、漏水と不等沈下防止効果に優れ、施工が容易です。水路底部がV型になっていますので、低水量の場合でも泥土等の堆積防止を促し、掃流効果があります。

    製品サイズ内幅300×内高300mm ~ 内幅500×内高600mm
    活荷重T-25縦横断荷重
    エプロン表面滑面 ・ 粗面 ・ 粗面+タイル
    エプロン勾配6%

    [側溝本体]
    ■R2-KAD-M(グレーチング、泥溜底版塊付き)
    ■専用グレーチング(並目・細目)

  • R2-KAD(N) 勾配すり付け型(6%~2%) 縁石組合せタイプ エプロン幅500mm

    R2-KAD-N
    R2-KAD-N
    エプロン勾配の違うR2-KAD(2%)とR2-KAD(6%)をすり付ける製品です。一般部はKAD(6%)を使用して横断歩道部のみKAD(2%)とする計画のときに勾配の切替用としてご使用ください。JIS規格の縁石を組み合わせてご使用いただけます。止水パッキン、ボルト及びソケット接続を採用し、漏水と不等沈下防止効果に優れ、施工が容易です。水路底部がV型になっていますので、低水量の場合でも泥土等の堆積防止を促し、掃流効果があります。

    製品サイズ内幅300×内高300mm ~ 内幅400×内高400mm  L寸法は2500mm
    活荷重T-25縦横断荷重
    エプロン表面滑面 ・ 粗面 ・ 粗面+タイル
    エプロン勾配6%~2%

    [側溝本体]
    ■R2-KAD-N(エプロン勾配6%~2%)

  • R2-KALDF 勾配自在型 縁石組合せタイプ エプロン幅500mm

    R2-KALDF
    R2-KALDF
    底版インバートコンクリートを現場打設することで、自由な水路勾配を設けることができます。水路勾配を変化させたい場合や深型の製品が必要な場合にご使用いただけます。JIS規格の縁石を組み合わせてご使用いただけます。インバートコンクリートを打設しない場合は、水路底部がV型になっていますので、低水量の場合でも泥土等の堆積防止を促し、掃流効果があります。● 切り欠きを付けた「防草タイプ」も製造可能です。防草製品の販売地域は、東京・千葉・埼玉・神奈川・群馬・栃木・茨城・山梨・長野です。

    製品サイズ内幅300×内高300mm ~ 内幅500×内高1200mm
    活荷重T-25縦断荷重(横断仕様の場合はご相談下さい。)
    エプロン表面滑面 ・ 粗面 ・ 粗面+タイル
    エプロン勾配6%

    [側溝本体]
    ■R2-KALDF(底版インバート勾配自在型)
    [管理桝]
    ■MA-KALDF(管理桝)
    ■専用グレーチング(並目・細目)

  • R2-KBLD 軽量型 縁石組合せタイプ エプロン幅250mm

    R2-KBLD
    R2-KBLD
    エプロン幅が250mmと細い為、道路幅員が確保できない場合や中央分離帯等にご使用いただけます。軽量化タイプで経済性に優れます。JIS規格の縁石を組み合わせてご使用いただけます。止水パッキン、ソケット接続を採用し、漏水と不等沈下防止効果に優れ、施工が容易です。水路底部がV型になっていますので、低水量の場合でも泥土等の堆積防止を促し、掃流効果があります。

    製品サイズ内幅300×内高300mm ~ 内幅300×内高500mm
    活荷重T-25縦横断荷重
    エプロン表面滑面 ・ 粗面 ・ 粗面+タイル
    エプロン勾配6%

    [側溝本体]
    ■R2-KBLD
    [管理桝]
    ■MA-KBLD(管理桝)
    ■専用グレーチングⅠ型・Ⅱ型(並目・細目)
    [MA-KBLD用境界ブロック(片面・両面)]
    ■A型  ■B型  ■C型

  • R2-5H 縁石一体型 エプロン幅400mm/縁石高50mm

    R2-5H
    R2-10H
    L型タイプの函渠型側溝です。縁石高さは基本50mm(5H)ですが、20mm(2H)の対応も承ります。止水パッキン、ボルト及びソケット接続を採用し、漏水と不等沈下防止効果に優れ、施工が容易です。水路底部がV型になっていますので、低水量の場合でも泥土等の堆積防止を促し、掃流効果があります。

    製品サイズ内幅300×内高300mm ~ 内幅300×内高600mm
    活荷重T-25縦断荷重
    エプロン表面滑面 ・ 粗面 ・ 粗面+タイル
    エプロン勾配6%

    [側溝本体]
    ■R2-5H(標準)
    ■R2-G(グレーチング付き)
    ■専用グレーチング(並目・細目)
    [管理桝]
    ■MA(管理桝)
    ■専用グレーチング(並目・細目)

スリット側溝

  • SD・SD-K スリットドレーン スリット側溝

    R2-5H
    R2-5H
    天端排水孔がスリット状に連続して開いているため、集水能力に優れます。軽量化タイプで経済的です。天端2%V形状の標準タイプ(SD)と、JIS縁石を組み合わせて使用するタイプの2タイプ(SD-K・SD-K-BF)を取り揃えてございます。止水パッキンを採用し、漏水防止効果に優れ、施工が容易です。水路底部がV型になっていますので、低水量の場合でも泥土等の堆積防止を促し、掃流効果があります。ご要望により排水性舗装対応も可能です。

    製品サイズ[SD・SD-K]内幅300×内高300mm ~ 内幅300×内高500mm
    [SD-K-BF] 内幅300×内高200mm ~ 内幅300×内高1200mm
    活荷重T-25縦断荷重
    エプロン表面滑面 ・ 粗面 ・ 粗面+タイル
    エプロン勾配2%

    [側溝本体]
    ■SD(標準タイプ)
    ■SD-K(縁石組合せタイプ)
    ■SD-K-BF(縁石組合せ可変タイプ)
    [管理桝]
    ■SDM(管理桝・標準)
    ■SDM-K(管理桝・縁石組合せタイプ)
    ■SDM-K-BF(管理桝・縁石組合せ可変タイプ)
    ■専用グレーチング(並目・細目)
    [SDM-K用境界ブロック(片面・両面)]
    ■A型  ■B型  ■C型

  • フロンティア側溝  NETIS登録番号:KT-220208-A

    R2-5H
    R2-5H
    連続スリット溝のため、雨水が堆流しません。エプロン勾配は2%のバリアフリータイプで滑り止め加工がしてあります。スリット幅が12mmと狭いため自転車等の細いタイヤでも安心です。セパレート型は、底版インバートコンクリートを現場打設することで、自由な水路勾配を設けることができます。多様なタイプがあるため、現場に合った製品を選択できます。● 切り欠きを付けた「防草タイプ」も製造可能です。(マウンドタイプ / センターVタイプ)
    防草製品の販売地域は、東京・千葉・埼玉・神奈川・群馬・栃木・茨城・山梨・長野です。

    製品サイズ内幅300×内高300mm ~ 各タイプによる
    活荷重T-25縦断荷重・T-25縦横断荷重
    エプロン表面標準(粗面) ・ タイル(粗面+タイル)
    エプロン勾配2%

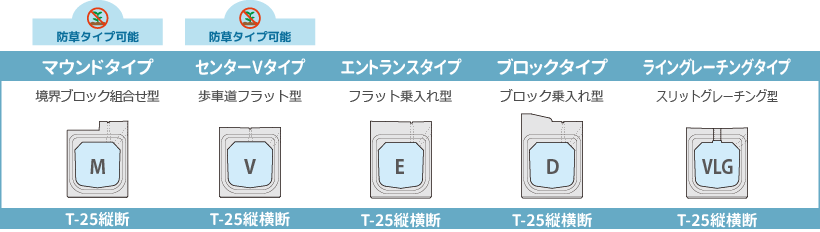

    マウンドタイプ(M) エントランスタイプ(E) ブロックタイプ(D) センターVタイプ(V) ライングレーチングタイプ(VLG)
    標準型 M・M-G E・E-G D V・V-G VLG
    セパレート型 MS・MS-G ES・ES-G VS・VS-G
    管理桝 M桝 E桝 V桝
    設計条件 T-25縦断 T-25縦横断 T-25縦横断 T-25縦横断 T-25縦横断
