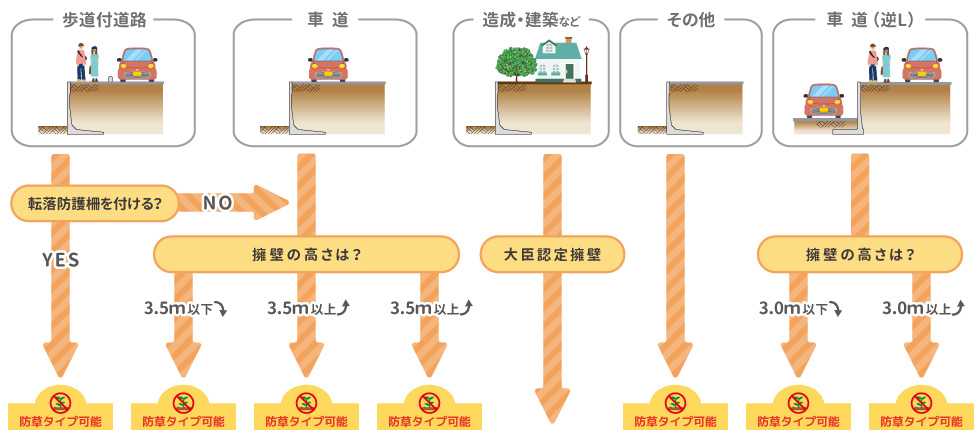

擁壁チャート

※ 水抜き穴の高さ位置につきましては、擁壁の根入れ深さに応じた調整も対応致します。お気軽にご連絡下さいませ。

L型擁壁

  • FEL フェンス穴付L型擁壁 NETIS登録番号:KT-170032-A

    FEL
    FEL
    フェンス(歩行者・自転車用P種)の取付が可能です。フェンス基礎を別に設置する必要がないため歩道幅員を広く確保できます。天端勾配自在なので、道路勾配に合わせた製品が供給できます。「新道路土工 擁壁工指針」準拠(平成24年度版)● 切り欠きを付けた「防草タイプ」も製造可能です。防草製品の販売地域は、東京・千葉・埼玉・神奈川・群馬・栃木・茨城・山梨・長野・宮城です。

    製品サイズH700mm~H3500mm(100mmピッチ)
    天端勾配0~10%
    載荷重q=10kN/㎡
    ■FEL-WFⅠ・Ⅱ(天端フラットタイプ)
    ■FEL-WSⅠ・Ⅱ(天端勾配タイプ)     ※Ⅱは粘性土対応型です。
  • KKL 道路用L型擁壁 「新道路土工 擁壁工指針」準拠(平成24年度版)

    KKL
    KKL
    合理的に軽量化されたL型擁壁です。主に道路用としてご使用いただけます。天端厚は100mmで統一されているため、仕上がりがとても綺麗です。天端勾配が水平なフラット製品(WF)と、天端勾配を現地(計画)勾配に合わせたスロープ製品(WS)があります。紋様製品もございます。● 切り欠きを付けた「防草タイプ」も製造可能です。防草製品の販売地域は、東京・千葉・埼玉・神奈川・群馬・栃木・茨城・山梨・長野・宮城です。

    製品サイズH500mm~H3500mm(100mmピッチ)
    天端勾配0~10%(条件により10%以上の急斜対応も可能)
    載荷重q=10kN/㎡

    [標準]
    ■KKL-WFⅠ・Ⅱ(天端フラットタイプ)
    ■KKL-WSⅠ・Ⅱ(天端勾配タイプ)
    [急勾配・特殊加工用]
    ■KKL-CWFⅠ・Ⅱ(天端フラットタイプ)
    ■KKL-CWSⅠ・Ⅱ(天端勾配タイプ)
    ※Ⅱは粘性土対応型です。

  • SKH 大型L型擁壁 「新道路土工 擁壁工指針」準拠(平成24年度版)

    SKH
    SKH

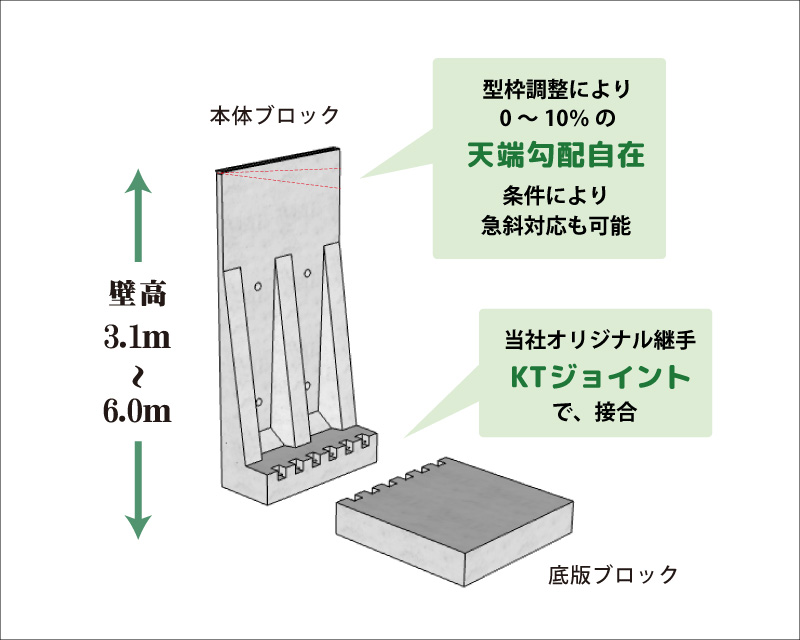

    鉄筋突き出しタイプで、現場打ち底版の一体化が図れます。民地と道路の高低差が大きい場合に有効です。天端勾配が水平なフラット製品(WF)と、天端勾配を現地(計画)勾配に合わせたスロープ製品(WS)があります。● 切り欠きを付けた「防草タイプ」も製造可能です。防草製品の販売地域は、東京・千葉・埼玉・神奈川・群馬・栃木・茨城・山梨・長野・宮城です。

    製品サイズH3100mm~H6000mm(100mmピッチ)
    天端勾配0~10%(条件により10%以上の急斜対応も可能)
    載荷重q=10kN/㎡

    ■SKH-WF(天端フラットタイプ)
    ■SKH-WS(天端勾配タイプ)

  • ニューCPLⅢ 宅地造成用L型擁壁 大臣認定擁壁

    ニューCPLⅢ
    ニューCPLⅢ
    宅地造成用大臣認定擁壁です。認定条件内であれば設計等が不要で、手続きも簡素化できます。中規模地震に対応しております。天端にフェンス等の装着も可能です。直壁となりますので土地の有効利用が可能です。天端勾配が水平なフラット製品(WF)と、天端勾配を現地(計画)勾配に合わせたスロープ製品(WS)があります。紋様製品もございます。

    製品サイズH500mm~H3000mm(100mmピッチ)
    天端勾配0~10%
    載荷重q=10kN/㎡

    ■ニューCPLⅢ-WF(天端フラットタイプ)
    ■ニューCPLⅢ-WS(天端勾配タイプ)

  • CPL-K1 L型擁壁 スリム軽量タイプ

    CPL-K1
    CPL-K1
    合理的に軽量化されたL型擁壁です。主に造成工事用にご使用いただけます。天端厚は100mmで統一されているため、仕上がりがとても綺麗です。天端勾配が水平なフラット製品(WF)と、天端勾配を現地(計画)勾配に合わせたスロープ製品(WS)があります。● 切り欠きを付けた「防草タイプ」も製造可能です。防草製品の販売地域は、東京・千葉・埼玉・神奈川・群馬・栃木・茨城・山梨・長野・宮城です。

    製品サイズH500mm~H3500mm(100mmピッチ)
    天端勾配0~10%(条件により10%以上の急斜対応も可能)
    載荷重q=10kN/㎡

    [標準]
    ■CPL-K1-WF(天端フラットタイプ)
    ■CPL-K1-WS(天端勾配タイプ)
    [急勾配・特殊加工用]
    ■CPL-K1-CWF(天端フラットタイプ)
    ■CPL-K1-CWS(天端勾配タイプ)

逆L型擁壁

  • KGL 逆L型擁壁 「用地・掘削量」最小限

    KGL
    KGL
    逆L型形状ですので用地幅並びに掘削量が最小限で済みます。L型擁壁では底版が入れられない場合や掘削が困難な場合にご検討いただけます。受働土圧を考慮した製品となりますので根入れ深さにご注意願います。天端勾配が水平なフラット製品(WF)と、天端勾配を現地(計画)勾配に合わせたスロープ製品(WS)があります。紋様製品もございます。● 切り欠きを付けた「防草タイプ」も製造可能です。防草製品の販売地域は、東京・千葉・埼玉・神奈川・群馬・栃木・茨城・山梨・長野・宮城です。

    製品サイズH500mm~H3000mm(100mmピッチ)
    天端勾配0~10%(条件により10%以上の急斜対応も可能)
    載荷重土留め・歩道用q=5kN/㎡  車道用(Ⅰ)q=10kN/㎡

    ■KGL-WF・WFⅠ(天端フラットタイプ)
    ■KGL-WS・WSⅠ(天端勾配タイプ)     ※Ⅰは車道用です。

  • MCL 大型逆L型擁壁 「用地・掘削量」最小限

    MCL
    MCL
    鉄筋突き出しタイプで、現場打ち底版の一体化が図れます。民地と道路の高低差が大きい場合に有効です。逆L型形状ですので用地幅並びに掘削量が最小限で済みます。L型擁壁では底版が入れられない場合や掘削が困難な場合にご検討いただけます。受働土圧を考慮した製品となりますので根入れ深さにご注意願います。天端勾配が水平なフラット製品(WF)と、天端勾配を現地(計画)勾配に合わせたスロープ製品(WS)があります。● 切り欠きを付けた「防草タイプ」も製造可能です。防草製品の販売地域は、東京・千葉・埼玉・神奈川・群馬・栃木・茨城・山梨・長野・宮城です。

    製品サイズH3100mm~H5000mm(100mmピッチ)
    天端勾配0~10%(条件により10%以上の急斜対応も可能)
    載荷重土留め・歩道用q=5kN/㎡  車道用(Ⅰ)q=10kN/㎡

    ■MCL-WF・WFⅠ(天端フラットタイプ)
    ■MCL-WS・WSⅠ(天端勾配タイプ)     ※Ⅰは車道用です。

L型擁壁・逆L型擁壁共通アイテム

  • 紋様バリエーション 擁壁対応

    紋様
    紋様
    L型擁壁・逆L型擁壁の表面の壁に対応可能な紋様です。対応製品【KKL】【ニューCPLⅢ】【KGL】
  • 転落防止柵用 アタッチメント&支柱固定用ボックス フェンス用品

    フェンスアタッチメント
    支柱固定用ボックス
    ●フェンスアタッチメント

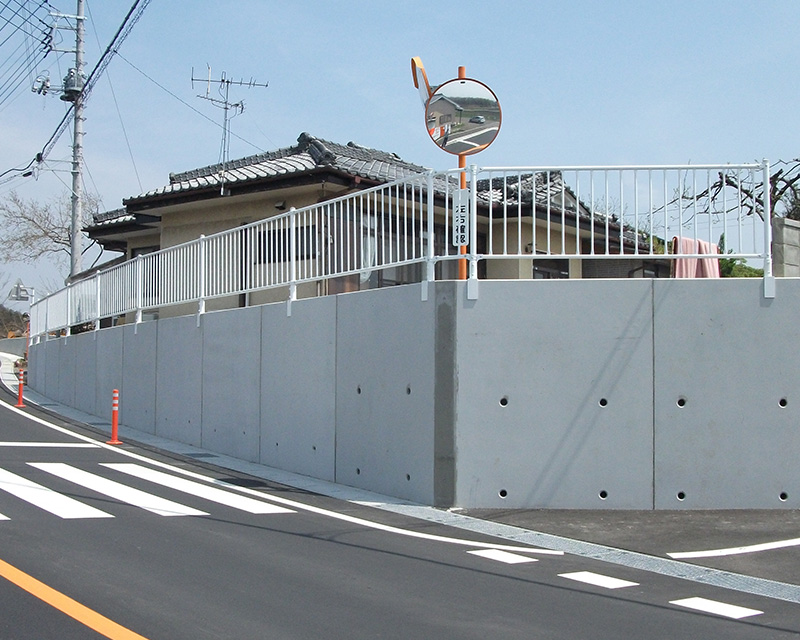

    L型擁壁、逆L型擁壁の天端に取り付けるタイプです。フェンスの支柱が擁壁天端位置と同じとなりますので、歩道の幅員が広く確保できます。
    ●支柱固定用ボックス
    あらかじめ、躯体天端にセットして出荷します。直接擁壁天端に建込むため、用地の有効活用が可能です。
