製品名称:LSC側溝

縦断勾配付横断側溝

  • 道路の縦断勾配に合わせて、側溝の天端に勾配を付けることが可能な横断側溝です。
  • 従来型と比べて段差が解消されるため、車両走行時の安全性が向上します。
  • 道路縦断の勾配に0~18%(2%刻み)まで対応します。
  • 側溝天端の表面には鋼板(アングル)で覆っているため、車両走行による角欠けを防ぎます。
  • グレーチング及び鋼板(アングル)はノンスリップ仕様です。

設計条件

  • ■活荷重
    • T-25横断仕様
  • ■土質条件、その他
    • 土の単位体積重量 γd=19kN/㎥
    • 土の内部摩擦角 φ=30°
    • 鉄筋コンクリートの単位体積重量 γc=24.5kN/㎥
  • ■許容応力度(コンクリート・鉄筋)
    • 設計基準強度 σck=30N/m㎡
    • 許容曲げ圧縮応力度 σca=10N/m㎡
    • 許容せん断応力度 τca=0.45N/m㎡
    • ヤング係数比 n=15

※上記設計条件以外は別途ご相談ください。

道路縦断勾配比較

断面形状

LSC側溝断面

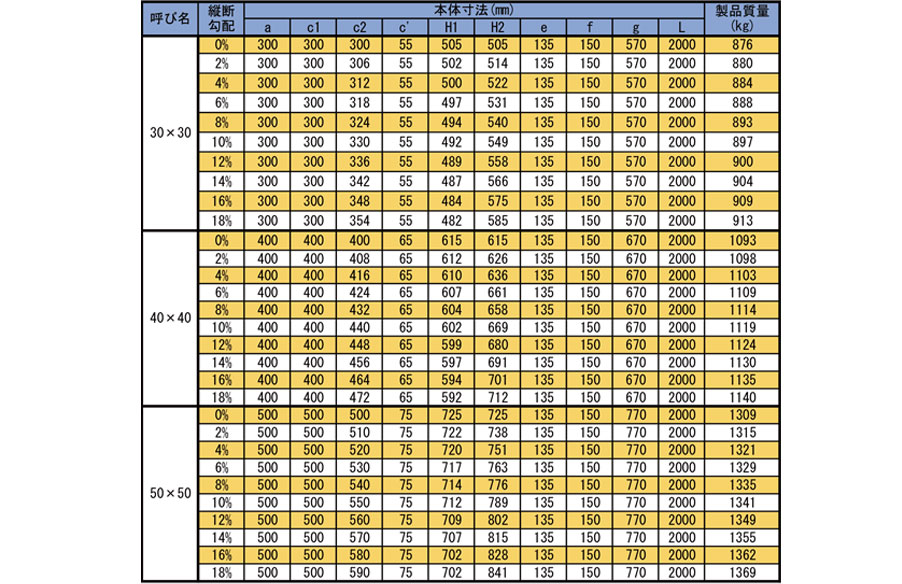

LSC側溝サイズ

※内高(c1)は、100㎜ピッチで600㎜まで対応可能です。
